Xiaomi a développé une technologie de refroidissement efficace pour ses appareils mobiles qu’elle a baptisée LiquidCool. Mais savez-vous comment cela fonctionne vraiment et quels impacts cela a-t-il sur les performances des smartphones ?

Si vous êtes curieux de savoir comment tout fonctionne, Xiaomi vous l’explique.

LiquidCool - La technologie de refroidissement expliquée par Xiaomi

La technologie LiquidCool de Xiaomi

Inspirée des solutions de refroidissement utilisées dans l’industrie aérospatiale, la technologie Loop LiquidCool utilise un effet capillaire qui attire le liquide de refroidissement vers la source de chaleur, se vaporise, puis disperse efficacement la chaleur dans une zone plus froide jusqu’à ce que l’agent se condense et soit capturé à travers un circuit fermé. canal unidirectionnel en boucle.

Par rapport aux solutions de chambre à vapeur conventionnelles, cette nouvelle technologie a deux fois plus de capacités de refroidissement et se classe comme la solution de refroidissement la plus efficace pour les smartphones.

Cette nouvelle technologie comprend un système de caloduc composé d’un évaporateur, d’un condenseur et d’une chambre de recharge, ainsi que de tuyaux de gaz et de liquide. Placé sur des sources de chaleur, l’évaporateur dispose d’un réfrigérant qui s’évapore (en gaz) lorsque le smartphone est sous forte charge.

Le flux de gaz et d’air est ensuite diffusé vers le condenseur, où le gaz se recondense en liquide. Ces liquides sont absorbés et collectés par de minuscules fibres dans la chambre de remplissage – qui remplit l’évaporateur, ce qui en fait un système autonome.

LiquidCool – La technologie de refroidissement expliquee par Xiaomi

Bien que cette nouvelle technologie utilise la même méthode que le refroidissement liquide VC (refroidissement par vapeur), il existe une différence significative d’efficacité. Comme les systèmes VC conventionnels n’ont pas de canaux séparés pour les gaz et les liquides, les gaz chauds et les liquides froids se mélangent et se colmatent, en particulier à des charges de travail élevées.

La pompe en forme d’anneau présente une conception spéciale sur la tuyauterie de gaz, ce qui réduit considérablement la résistance au flux d’air de 30 %. En permettant un flux de vapeur plus fluide, la capacité maximale de transfert de chaleur est augmentée jusqu’à 100 %.

La circulation unidirectionnelle est la clé de la dissipation de la chaleur

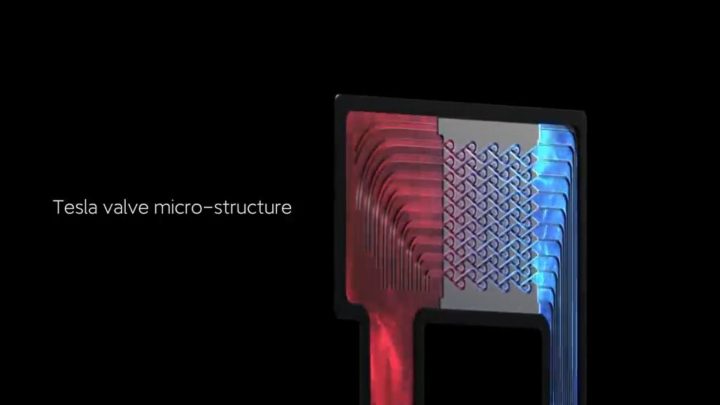

Pour assurer une circulation unidirectionnelle à haut rendement, la mise en œuvre d’une structure de valve Tesla dans la chambre de charge est cruciale. Une vanne Tesla est une vanne unidirectionnelle qui permet au liquide de passer à travers l’évaporateur tout en bloquant le mouvement des gaz dans la mauvaise direction. Cela permet une plus grande efficacité dans la circulation du gaz/liquide dans tout le système.

1661890805 805 LiquidCool – La technologie de refroidissement expliquee par Xiaomi

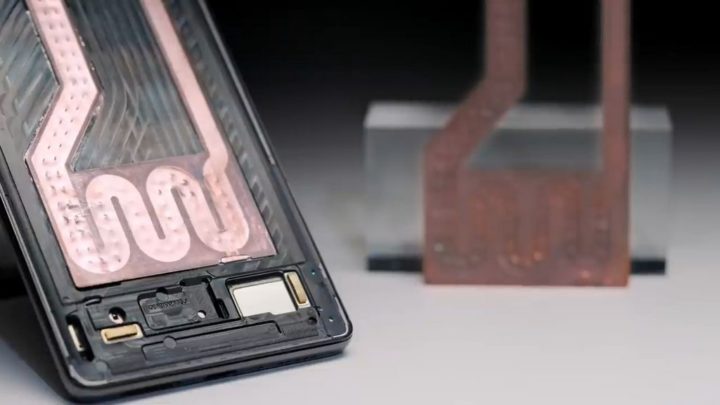

Par exemple, sur un Xiaomi MIX 4 personnalisé, la chambre à vapeur d’origine a été remplacée par une nouvelle solution LiquidCool Loop Technology. Lors d’un test de 30 minutes avec le jeu Genshin Impact fonctionnant à 60 ips, cet impressionnant système de refroidissement a maintenu l’appareil en dessous d’une température maximale de 47,7 ℃ et le processeur 8,6 ℃ inférieur à la version standard.

Grâce à la circulation unidirectionnelle, à la séparation gaz-liquide et aux tubes à gaz à faible résistance à la chaleur de la valve Tesla, le facteur de forme flexible vous permet également d’adopter et d’intégrer la technologie LiquidCool Loop dans tout type de design d’intérieur. Par exemple, un circuit de forme carrée laissera plus d’espace pour la batterie, le module de caméra, etc.
