Bilan : graveur laser Sculpfun S9, la gravure et la découpe à la portée de tous

Análise: gravadora laser Sculpfun S9, a gravação e corte ao alcance de todos

La gravure et la découpe laser sont désormais à la portée de tous. Les objectifs sont immenses, de la personnalisation de cadeaux pour une petite entreprise, la décoration de la maison ou même pour des projets plus élaborés qui nécessitent de petites pièces avec une finition de haute précision.

Aujourd’hui, nous apportons la critique au graveur laser Sculpfun S9.

Bilan : graveur laser Sculpfun S9, la gravure et la découpe à la portée de tous

Les domaines de produits de l’impression 3D et de la gravure/découpe laser sont en plein essor. Non seulement parce que, en fait, ce sont des produits technologiquement avancés et faciles à utiliser, mais aussi parce qu’ils sont disponibles à des prix de plus en plus compétitifs et avec une grande qualité. Ce qui jusqu’à il n’y a pas si longtemps était impensable d’avoir à la maison, principalement en raison du prix et de la difficulté à le trouver à vendre, il existe aujourd’hui de nombreuses options disponibles à la portée d’un achat en ligne.

1662633606 296 Bilan graveur laser Sculpfun S9 la gravure et la

À propos de Sculpfun

Sculpfun se concentre principalement sur le domaine de la gravure et de la découpe au laser. Sculpfun est une entreprise axée sur la « sculpture » du produit. La marque s’engage à créer la meilleure machine de gravure pour les loisirs domestiques, dans l’espoir d’apporter du plaisir à la sculpture grâce à ses produits.

La société coopère avec les principales sociétés chinoises de lasers à diodes pour mener une enquête approfondie sur la miniaturisation au laser et les solutions pour les besoins de sculpture des consommateurs, y compris une coopération approfondie avec divers instituts de recherche sur le laser pour l’utilisation future des lasers, en continuant à étudier comment les lasers peut faciliter la vie des gens.

Le produit qui s’est le plus démarqué jusqu’à présent était le Sculpfun S6/S6 Pro, vendu sur les principales plateformes de commerce électronique telles qu’Amazon, eBay, AliExpress et Banggood. Il a été salué à plusieurs reprises pour « le plus confortable », « facile à utiliser », « extrêmement solide » et « très performant » parmi les utilisateurs et les testeurs du monde entier.

Le Sculpfun S9 – caractéristiques et spécifications

La Sculpfun S9 est une machine qui permet la gravure et la découpe laser dans une zone maximale de 410 x 420 mm, dans différents types de matériaux. Dans la gravure, le bois, le carton, le plastique, l’aluminium, l’acier inoxydable, la céramique et le schiste, entre autres, se distinguent. Quant à la découpe, la liste des matériaux est légèrement différente, notamment le bois, l’acrylique, le carton, le bambou, le tissu, le cuir, le carton KT et le carton plastique.

1662633606 163 Bilan graveur laser Sculpfun S9 la gravure et la

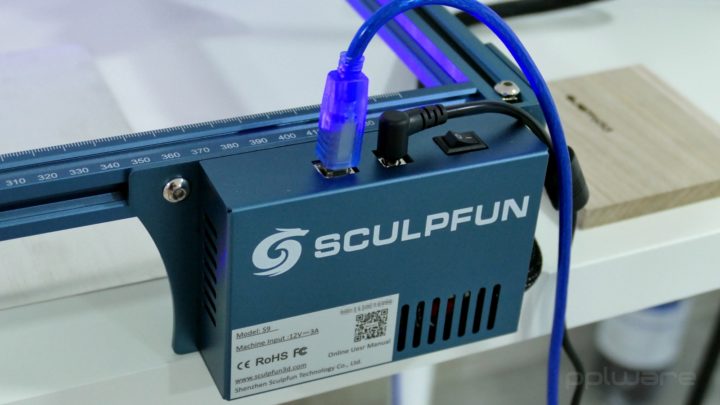

La machine a une consommation électrique de seulement 30 W, là où la diode laser atteint une puissance de 5,5 à 6 W. La longueur d’onde du laser est de 450 ± 5 nm, avec une précision de 0,01 mm. Dans ce cas, la focalisation du laser est de 0,06 mm, ce qui permet des contours de haute précision. L’épaisseur minimale de gravure est de 0,08 mm et la coupe peut aller jusqu’à 15 mm dans le bois et 10 mm dans l’acrylique.

1662633607 937 Bilan graveur laser Sculpfun S9 la gravure et la

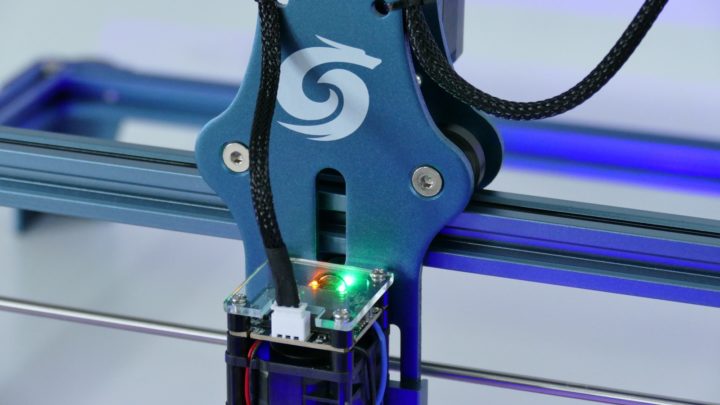

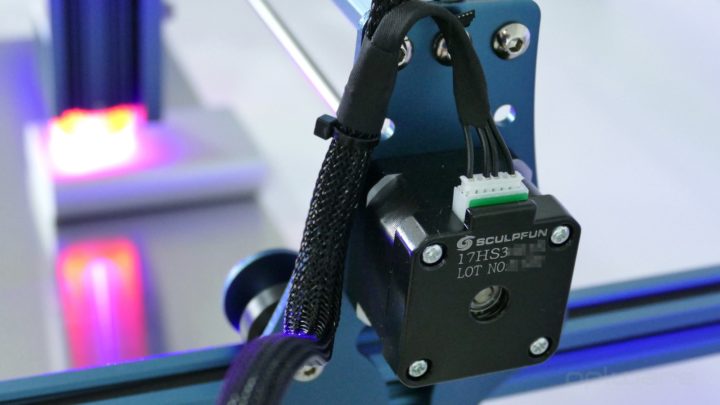

Côté design, il dispose d’un axe XY avec une échelle inscrite sur les profilés en aluminium, pour faciliter le positionnement et l’alignement des pièces. Dans le support laser, il a une conception coulissante verticalement et une pièce pour un étalonnage rapide de la mise au point, ne prenant que quelques secondes pour gérer la mise au point du laser. Il dispose également d’un anneau de protection contre la lumière ultraviolette, filtrant environ 98%, en plus des lunettes également incluses.


En termes de compatibilité d’impression, il est compatible avec la plupart des logiciels d’impression laser, tels que LaserGRBL, LightBurn, Benbox, GrblController, LiteFire, entre autres. Prend en charge les fichiers NC, BMP, JPG, PNG, DXF et autres, en utilisant l’interface USB Type-A pour l’impression.

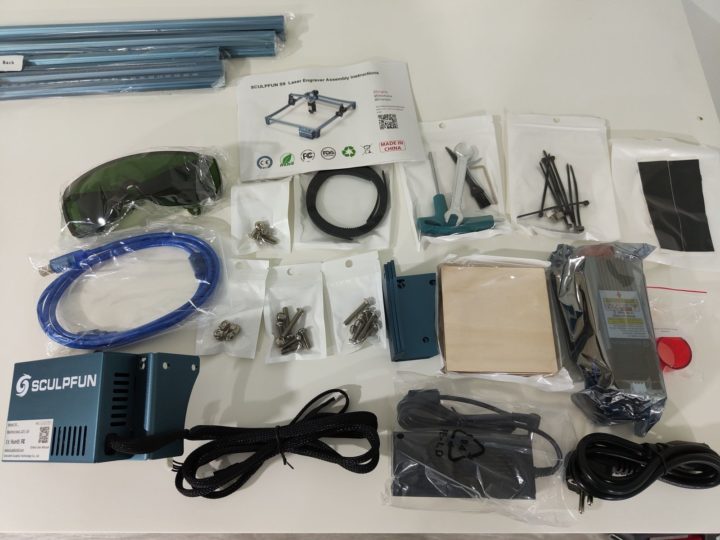

Dans la boite:

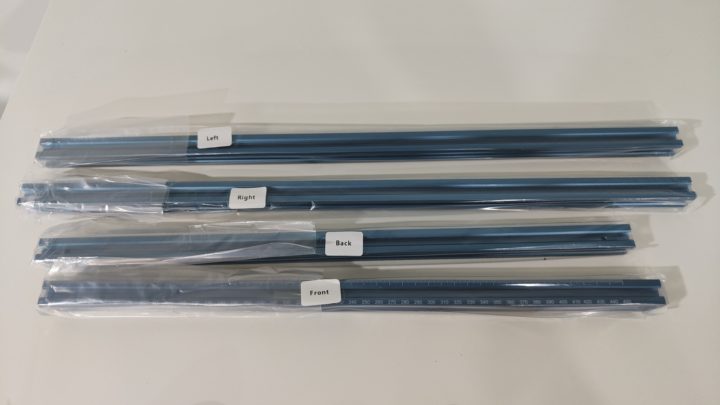

  • Tiges de cadre, avec pieds
  • Tige d’axe X et support laser
  • module de controle
  • module laser
  • 2 jeux de vis
  • 2 protections UV
  • Alimentation (transformateur) + cordon d’alimentation
  • cable USB
  • trousse à outils
  • Lunettes de protection
  • 2 échantillons de bois 10×10 cm (3mm et 10mm d’épaisseur)
  • 1 plaque de protection format A4

1662633607 817 Bilan graveur laser Sculpfun S9 la gravure et la

Assemblage et première utilisation

Le Sculpfun S9 est livré entièrement démonté mais, comme vous vous en doutez, le montage est simple et intuitif. En 5 étapes, bien expliquées et décrites dans le manuel d’instructions de montage inclus, il est possible de tout assembler sereinement. En 20 à 30 minutes environ, tout est prêt pour le réglage de la mise au point laser.


Il y a 2 étapes qui, dans une première approche, et surtout pour les inexpérimentés, peuvent être plus incertaines : tendre les courroies de l’axe Y et régler le jeu des poulies. Évidemment, il est nécessaire d’avoir une certaine sensibilité pour que, dans le cas des courroies, ne pas trop s’étirer ou lâcher, ou dans le cas des poulies, ne pas laisser de mou ou limiter la liberté de mouvement. Dans le manuel, la pointe est mentionnée que, en inclinant la structure, les axes doivent se déplacer par l’action de la gravité.

1662633607 390 Bilan graveur laser Sculpfun S9 la gravure et la

Pour ajuster le point de mise au point, placez d’abord la partie où la gravure ou la découpe aura lieu, desserrez manuellement les vis de réglage vertical du laser, placez le cylindre de réglage de la hauteur entre le laser et la pièce, et resserrez les vis. C’est un processus qui prend 10 secondes.

1662633607 29 Bilan graveur laser Sculpfun S9 la gravure et la

Une fois l’assemblage terminé, il est temps de se connecter à l’ordinateur, d’installer le logiciel approprié et de commencer à expérimenter. Dans notre cas, nous sommes partis du logiciel gratuit proposé par Sculpfun, LaserGRBL.

premiers résultats

Après un processus de configuration simple et un réglage initial, l’utilisation du logiciel « débutant » a permis de simplifier le processus.

Nous sommes partis d’une gravure sur bois, du logo « Netcost-security.fr », sans régler les réglages ni ajuster la qualité (nombre de lignes par mm). Une fois le centre défini, il suffisait d’aligner la pièce et de s’assurer que la gravure se ferait exactement là où elle était prévue. Si nécessaire, il est possible de faire défiler l’image à imprimer et de « flasher » le laser (sans gravure) aux « points clés » pour que l’alignement soit parfait.

1662633607 353 Bilan graveur laser Sculpfun S9 la gravure et la

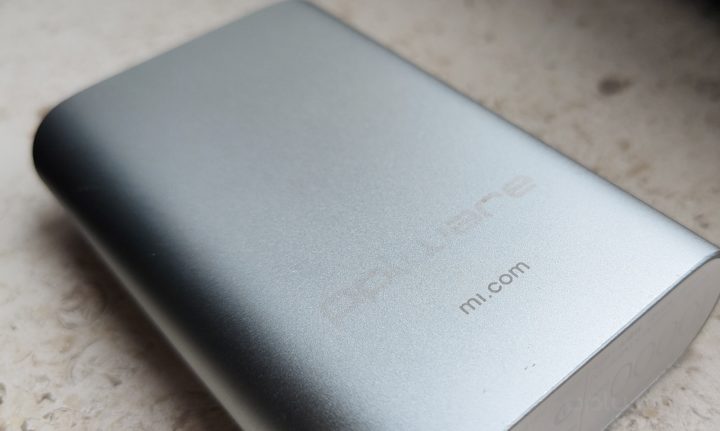

Nous avons ensuite réalisé une gravure du même logo sur une batterie externe en aluminium anodisé, où dans ce cas la faible puissance du laser pour graver sur ce type de matériau est notoire. L’enregistrement est possible, mais il faut au moins 3 passes pour remarquer quoi que ce soit. Nous avons terminé l’enregistrement après environ 10 passages (à 1000 mm/heure), ce qui n’a toujours pas été à la hauteur de ce qui était prévu. Le résultat est sur la photo ci-dessous. Avec deux fois plus de passages, éventuellement à une vitesse moindre, cela donnerait un résultat plus intéressant.

1662633608 236 Bilan graveur laser Sculpfun S9 la gravure et la

Nous avons également essayé de l’enregistrer sur une clé USB métallique (probablement en acier), dans ce cas avec 5 passages à 500 mm/heure, et il n’y avait aucune preuve d’enregistrement.

Nous sommes retournés au bois, où l’on s’est essayé à la gravure d’une photo en bois, avec seulement 3 lignes/mm.

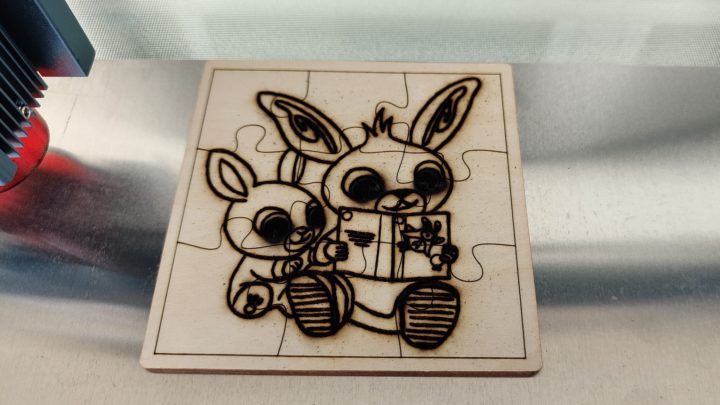

Enfin, une image a été enregistrée puis découpée en format puzzle. Dans ce cas, l’enregistrement réalisé avec conversion au format vectoriel et remplissage « Hilbert », était trop fort et « brûlé » au-delà de ce qui était prévu. Quant à la coupe, après 3 passes avec S-MAX à 400, comme recommandé par la documentation LaserGRBL, elle n’a pas été complètement coupée en certains points, peut-être parce qu’une base spécifique pour la coupe (type nid d’abeille) n’a pas non plus été utilisée, et seule la plaque de métal incluse a été utilisée.


verdict

Dans mon cas, c’était le début d’un nouveau monde avec beaucoup à explorer. Les possibilités sont infinies, depuis la décoration d’accessoires, la préparation de jeux pour les plus petits, la conception et la construction de miniatures en bois ou autres matériaux, etc.

1662633608 240 Bilan graveur laser Sculpfun S9 la gravure et la

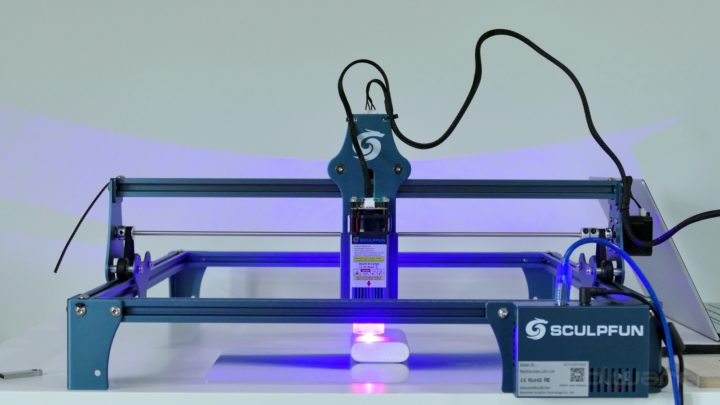

La machine de gravure et de découpe laser Sculpfun S9 s’est avérée relativement facile à assembler, car avec des étapes simples, tout était fonctionnel et prêt à l’emploi.

Quant à son fonctionnement, la capacité de gravure et de découpe est naturellement dépendante de la puissance du laser, de sorte que les 5,5 à 6 W de puissance fixent la limite de ce qui est possible, comme le montrent certains des résultats.

1662633608 206 Bilan graveur laser Sculpfun S9 la gravure et la

Côté logiciel, le LaserGRBL est intuitif et remplit tout le nécessaire pour débuter puisque tout est paramétrable. A l’aide de 2 tableaux simples (voir ici), où sont listés les types de matériaux et leur puissance + vitesse laser, il est possible d’avoir des résultats intéressants dans différents matériaux même sans comprendre le « sujet ». Ensuite, bien sûr, avec le temps et l’expérience, il sera facile d’ajuster tous les paramètres pour obtenir des résultats selon les besoins.

Il existe de nombreux référentiels en ligne de contenus pour ce type de machine, comme on peut en trouver par exemple sur les plateformes DXFDownloads et Maker Design Lab.

La machine de gravure et de découpe laser Sculpfun S9 est disponible au prix de 250,29 € en utilisant le code de réduction NNNDBSCUPL. L’expédition se fait depuis un entrepôt européen, avec une livraison rapide.

Sculpfun S9

Netcost-security.fr remercie Geekbuying d’avoir fourni la machine de gravure et de découpe laser Sculpfun S9 pour examen.
